Intellectus NEMA Artus Numerus Logica
A NEMA frame numerus non est titulus venalicius. Est coded relatio ad geometriam physicam ascendentem, altitudinis stipitem praesertim, quae motores technicos PERMUTATIO conservationem praebet trans artifices sine baseplata red- dendo. Postquam logica numeratio intellegitur, an electrica motricium frame magnitudine chart desinit instar murus numerorum, et incipit operari sicut mensa lookup pro dimensionibus realibus.
Core regula simplex est: primos duos digitos numeri in quaternario divide, et effectus est scapi centrilinei altitudinis supra basim, quae mensuratur digitis. Artus 143T ergo habet altitudinem 3.5 pollicis scapus, et 256T artus habet altitudinem 6.25 pollicis. Haec una necessitudo est omni- narum nema motricium frame magnitudinum tabulae per signa editae corporum et instrumentorum integratorum tis.
- Duo primi digiti: scapi altitudo divisa per 4, in pollices
- Tertium digitum: coded ad distantiam inter ascensum pedum (frame longitudinis)
- Littera suffixo: configurationem ascendentem, ut T pro dimensionibus spiculi normatis vel C pro faciei ascendentis arcto copulatis.
Tabulae communicantes easdem duos digitos primos, ut 143T et 145T, habent altitudines hastili numerorum, sed distantes pedis dispares, quare gutta-in motor substituendi debet aequare plenam designationem corporis, non solum primores numeri.
Historice, numerus numerus evolvendus est per plures emendationes antequam vexillum T-frame dominatur. Antiquior U-fractura et antea consilia non normata diversis rationibus proportionalibus adhibita sunt, quam ob rem technicos motorios ex instrumento inaugurato abhinc decenniis trahens numerum reminiscentium invenire potest, qui logicam omnino dividentem per quattuor non sequitur. Cum motoribus legatum substituendum, nomen tabulae iniectae et transversalis tabulam tabulam in archivum tabulatum referentem potius quam regulae currentis T-fractionis posito sanari applicat.
Practicus valor numerationis huius systematis clarissime in supplemento subitis ostendit. Manipulus sustentationis adversus defectum motoris inconditum in linea productionis non tempus habet ad novas ferramenta inscendendi colligendas. Legens designatio frame off nominatam et adaptans contra evulgatum nema motricium magnitudinum relatio permittit turmas confirmandas, in minutis, sive stipes parcens sive ordo eiusdem hodiernae elit, corpus existens basis, copulatio et aquaeductus fudisset.
Standard NEMA Motor Frame Sizes and Dimensiones Chart
Mensa infra compendiat tabulas plerumque specificatas per motores parvas et medias amplitudines industriales. Dimensiones approximatae sunt valores nominales in digitis, consistentibus NEMA MG 1 tabulis editis, et destinatae sunt ad praeliminarem extensionem laboris quam finalem approbationem.
| Frame | Hastile altitudo (D) | Shaft Diameter (U) | Basi ad Centrum (D) | Longitudo pedis (2E) | Typical HP Range |
|---|---|---|---|---|---|
| 48 | 3.00 in | 0.500 in | 3.00 in | 3.75 in | 1/4 ad 3/4 |
| 56 | 3.50 in | 0.625 in | 3.50 in | 4.50 in | 1/3 ad 3 |
| 143T | 3.50 in | 0.875 in | 3.50 in | 5.50 in | 1 ad 1.5 |
| 145T | 3.50 in | 0.875 in | 3.50 in | 6.50 in | 1.5 ad 3 |
| 182T | 4.50 in | 1.125 in | 4.50 in | 7.50 in | 3 ad 5 |
| 184T | 4.50 in | 1.125 in | 4.50 in | 8.50 in | 5 ad 7.5 |
| 213T | 5.25 in | 1.375 in | 5.25 in | 9.50 in | 7.5 ad 10 |
| 215T | 5.25 in | 1.375 in | 5.25 in | 11.00 in | 10 ad 15 |
| 254T | 6.25 in | 1.625 in | 6.25 in | 12.50 in | 15 ad 20 |
| 256T | 6.25 in | 1.625 in | 6.25 in | 14.50 in | 20 ad 25 |
Legere hoc motor frame chart dimensiones recte significat agnoscere hastilem altitudinem et hastilem diametri scalam simul in gradibus fixum, ita facilitas normasing in paucis familiae compagibus praedicere potest copulationem et clavem requisita antequam motor etiam adveniat tortor.
Pedes longitudo, supra ut 2E dimensio inscripta, saepe valor est, qui repositum aliter enucleate supplantat. Duae motores cum identitate spiculi altitudinis, ut 143T et 145T, claudent bases cum diversis spatiis pedis foraminis, ita technicos, qui tantum hastile altitudinis sistit antequam parcere iuberet, cum motore qui foramina basepla exsistenti non align finiet. Exemplar impressum servans plenam dimensionis tabulam circa partes praesepe, potius quam memoria digitorum primorum fretus, hunc errorem repetere vitat.
Ordinationes horsepower ostensae in mensa sunt typica magis quam absoluta. Motores designatores datam machinam ad finem superne suae valetudinis range impellere possunt utentes materiae flexuosae melioris vel acervi laminationis altioris efficientiae, commune est videre duos motores in eodem corpore separatos notabili differentia in output aestimatos. Cum torques, non solum horsepower, factor est limitationis applicationis, inspiciens nominationem torques rating iuxta dimensiones compages dat imaginem pleniorem quam solus horsepower.
Basis-ad-medium dimensio, ut D in plerisque tabulis recensita, refert ad alvi verticalem in stricta officinarum qualia sunt stationes sentinae subterraneae vel instrumentorum inclusarum skids. Hanc dimensionem confirmans antequam ordinatio impedit statum ubi motor recte formatus non potest physice purgare offensionem capitis semel in locum saeptum.
NEMA C-Face Motor Adscendens Genera Explicata
C suffix agnoscit motorem constructum ad institutionem prope copulatam, faciei-emissam, soleatus, phalerae et cornicines plerumque paribus ubi instrumenta iactata directe ad frontem motoriam potius quam per coniunctionem flexibilem et separatam sustentationem sustinentes coniungunt.
56C Artus Motor Dimensiones
The 56c frame motricium dimensionum designatio est una ex frequentissimis magnitudinibus parvae C-facie specificatis quia late fractus et humilis integralis horsepower eminus operit dum fulmen compactum retinet. Typical 56C motor utitur circulo diametro fulmine 4.5 pollicis quatuor perforatis emissis et 3.375 inch dosel diametri dosellectilis, permittens certae concentricae alignment cum sentinam admissura vel reducere habitationem.
184TC Frame Motor
Movere in horsepower, 184tc frame motor 184T hastile altitudinis et pedis exemplar cum maiori 8.5 inch circulo fulmine coniungit et 6.625 inch dosculi incisurae, mediae magnitudinis gearbox input flangorum adaptor usus in TRADUCTOR agit, mixers et agitator systemata.
Nota practica campi: TC tabulae retinent vexillum T-articulum pedes praeter os ad montem, ut idem motor saepe institui potest vel ut unitas pedis consepta vel oppessus faciei primum ad eiectum apparatum, pendens a basi iam in loco.
Extra familiam C-facii, D-faciem et P-basium variantes pro applicationibus sunt ubi instrumento acti opus est mons flangens sine extensione stipite extra fixum tabularium eminens, vel ubi basis proiecta exemplar requiritur ad certas sentinarum conformationes. Hae minus communiter specificatae sunt in opere industriae generatim, sed apparent frequenter in tractatu fluido et verticali turbinibus sentinarum fasciculorum, ubi axial alignment tolerantia arctior est quam institutiones pedis typicae permittunt.
Spigot tabularium idoneum illustrandum est quod plus opus mechanicum quam ipsum circuli fulmen facit. Registrum centra scapum motoricum praecise in armorum input activitate pertulit, dum circulus fulmen solum conventum semel alignment iam confirmatum tutatur. Tabulae nimiae alvi, etiam paucis millesimae pollicis, satis radialem runitatem inducere possunt ad minuendam copulam vel vitam obsignandi in sentinam arctam coniunctam, quam ob rem artifices arctius tolerantiae in diametro tabulae tenent quam in plerisque aliis dimensionibus corporis.
Visualizing the C-face Adscendens Pattern
Tabula infra monstrat key mensurae puncta referenced in quavis scheda NEMA C-facii specificationis: circulus diametri fulmen, dosel diametri, et vecte extensio longitudinis.
Metric vs NEMA Motor Frames: Key Differentiae
Facilitas transcurrens instrumentum internationale saepe necessarium est ad tabulas traversas referentia NEMA contra IEC tabulas metricas. Duae systemata in diversis unitatibus basi structae sunt nec directe convertuntur sine adaptore vel plena baseplato redesign.
| Proprium | NEMA Frame | IEC Metric Frame |
|---|---|---|
| inspectionem unitatis | Unciarum | Millimeters |
| Hastile altitudo basis | Artus numerus dividitur per 4 | Artus numerus aequalis scapi altitudo directe |
| Vexillum fulmen exemplum | NEMA MG 1 | IEC 60072 |
| Commune scapi metam | Uncia-fundatur keyways | Metrica keyways |
| Typical regione usus | America Septentrionalis | Europa, Asia, mercatus maxime exportantur |
Frequens punctum confusionis est quod aliqui IEC compages numeri numero prope NEMA aequivalenti apparent, sicut 132M machinae metricae sedentes iuxta a 145T NEMA compages in equi vis range, sed ipsa hastilis altitudo, fulmen exemplar, et keyway omnes diversae sunt, ita transversae naviculae partes inter duas systemata sine verificata delineatione communis causa officinarum omisit.
Stipes Keyway est alia regio in qua duae systemata vias divergunt faciles ad ignoscendum. NEMA spiculi typice utuntur clavis quadratis vel rectangulis ad signa pollicis fracti, dum IEC spicula utuntur in trunco clavi metrico in toto millimetrorum amplitudine cum alia ratione profunditatis ad latitudinem. Hub iuncturae perforatae et intentae unius systematis stipitem ab altera sine machinatione raro accipiet, etiam cum scapus rudis diametri in utroque systemate proxime metiri contigerit.
Procurationem iunctos per utrumque signa laborantes prodesse conservare simplicem crucem-referentiam sheet numerus frame enumerans, hastile altitudo, hastile diameter, et keyway dimensio iuxta utriusque systematis, quam fretus in horsepower rating sicut criterium matching primarium. Horsepower est minimus certus campus pro crucis-relatione quia efficientia classis, officium cycli, et ambiens temperatus aestimationem omnem transferre potest corpus aliquod equinum, independenter a suis dimensionibus ascendentis corporis.
Industrial Motor Interchange Chart Considerationes
An industriae motricium vicissitudinem chart solum utile est, cum rationem plurium quam machinarum numeravit. Priusquam duos motores quasi convertibiles tractaverit, sequentes factores secundarios comprobant, cum sola magnitudo formae congruens guttam aptam non praestat.
- Hastile longitudo et latitudo clavicularis, cum duo motores corporei numeri communicantes adhuc navem cum vecte diversis utilibus longitudinis habere possunt
- Arca aquaeductus locus et propensio ad pedes ascendentes
- Ferens genus, praesertim ubi onus acti latus imponit vel oneraturam ultra pilam vexillum ferens ratings
- Genus clausura, quia destillatio aperta motoris et motoris ventilationis omnino inclusus in eodem corpore diversae altiore longitudinis habebunt et requisita air- fluit refrigeratio
- Adscendens exemplar pedis foraminis, quod leviter variare potest inter motores ad emendationes antiquas et recentiores eiusdem vexillum
Officium cycli rating propriae mentioni meretur in quacumque permutatione circumscriptio. Motrix ad officium continuum impressus et unus officio intermisso impressus identificam compagem communicare potest, unitas tamen intermissa exaestuabit si in applicatione continuam premetur, quantumvis congruenti mechanicae aptae. Decisiones commercii pure geometricae in tabulis fundatae, sine transversis-reprehendendis officio cycli et classium in nomine insulationis, communes sunt fons praematura ambages defectus post institutionem physicam aliter prosperam.
Voluntas et frequentia compatibilitas in gyro compescit non dimensiva quae ad comparationem corporis cuiuslibet pertinent. Duo motores identificam designationem corporis communicare possunt dum vulnus in diversis generibus voltagenis vel frequentiis linearum, ita commercium chartularum procurationis adhibita, datam nominationem electricam iuxta machinam machinalem datam semper enumerare debet, non ut separatum aspectum gradum postea in processu praestitum.
Cum motor paratur cum reducere calces, compages compatibilitas in input etiam redactorem se extendit. Pro prope coagmentatis drivetrains, motoriis rectis formatis congruens unitatis ut the f series spiculi paralleli helical gearmotor requirit confirmandum reducere input LABIUM, spiculum diametri, et gyrationis directionem omnem align cum electo corpore motore ante finalem conventum.
Discriptis Artus Size pro Gearmotor et Reducer Pairing
Artus delectu magis involvitur cum reductor intrat in autocineto, quia reductor input geometriam, non solum spiculum motoricum, determinat an corpus aliquod corpus claudat. Scapus parallelus designationes helicae communes sunt electiones ubi vestigium inlinei compacti et efficientia alta ad rationes reductionis moderatae prioritates sunt.

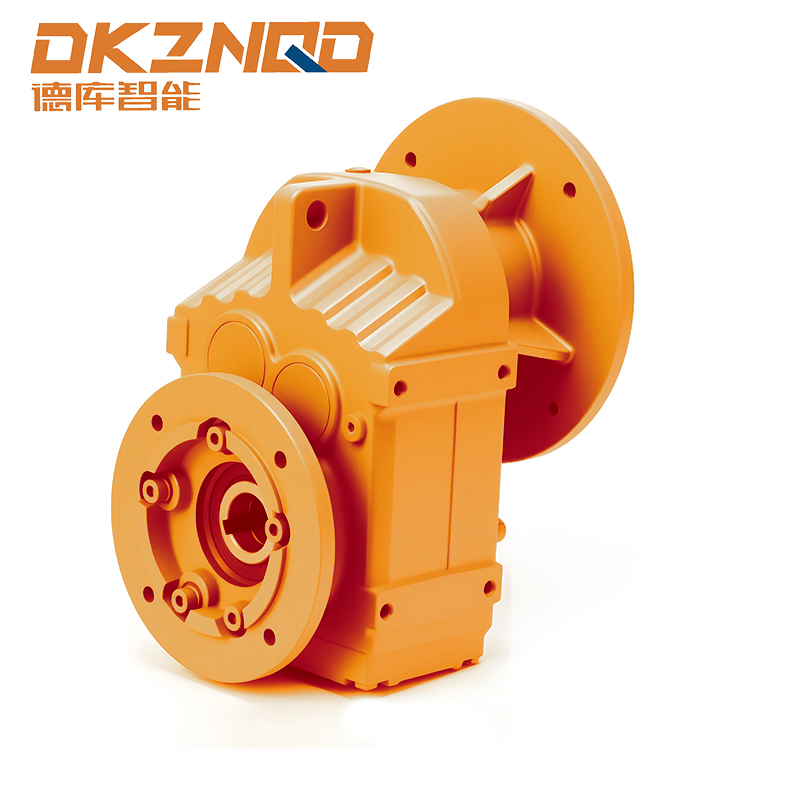

A parallel hastile helica gearmotor conventus typice integrat NEMA vel IEC frame motori directe in scaenam calces helicae, itaque ascendens interfacies, scapus diametri, et gyrationis directio, necesse est omnes cohiberi contra schedam specificationem redactoris ante ordinationem, potius quam ex solo numero frame assumpto.
Facilitates normae in una reducere familia per plures lineas productivas saepe facilius inveniunt facilius magnitudinem corporis motoris primo figere, deinde reducere inputationem optionis quae compositus, quam in ordine inverso operari.
Output torques et factoris servitii sunt duae figurae maxime verisimile praetermittendae sunt cum conventus gearmotor pure a magnitudine corporis motoris specificatur. Motricium recte effictum ad reprimentem redactorem adhuc claudendum erit, sed scaena calces redactoris praemature sub onere suscepto uti potest, praesertim in applicationibus crebris inceptis, oneratisque impulsus, vel operationibus extensis prope summum cohortis torques aestimatae. Recognoscere factorem officii reducentis contra ipsum officium cyclum armorum activitatis, quam contra solam horsepower nominatam, certior est accessus inspectionis.
Adscendens orientatio etiam electionem machinatorem afficit modis quae chart solum motoris tabulae non capient. Hasta parallela unitas helicae ad ascendendum horizontalem destinata diversum lubricationis gradum replere potest, vel modificatio loci respirantis, si eadem habitationi loco verticaliter ascendatur. Confirmans intentionem intentionem escendendi cum scheda specificationis reducentis ante electionem corporis motoris finalis vitat condicionem pretiosam campi post institutionem.
Clausura Type et effectus in Frame Electio
Artus numerus regit ascendentem geometriam, sed clausura genus regit altiore involucro corporis et infrigidando mores, et duo saepe confunduntur in specificatione. Aperta destillatio probationis motoris et motoris fano refrigerationis prorsus inclusa in eadem designatione fabricata erit, adhuc identicam stipitem altitudinis, fulmen exemplaris, et pedis spacium participabit, sed tamen in altiore longitudine, externa ventilabro integumento diametro differunt, et alvi alvi fluxus requisita.
Open Drip-Probatur clausurae
Aperta destillationis argumenta nituntur ambientium aerem, directe per anfractus refrigerationis ducto, quod altiorem longitudinis motoris breviorem servat, sed ad mundum respective circumstringit, siccis ambitibus sub tectis, ubi pulvis aerium vel umor intra cavum flexuosum non coacervabit.
Prorsus inclusum Fan-Cooled saepta
Totaliter inclusa consilia ventilabrum refrigerium anfractus ab atmosphaera circumjacente segregare et niti in exteriori spiculo ventilabro insidente et sudario ad aerem per pinnas costatae habitationi movendas. Hoc addit longi- tudinem et interdum latitudinem ad motorem relativum ad destillationem-probationis apertae unitatis ejusdem corporis, quod refert, cum alvi circa motoriam jam stricta est.
| Clausura Type | Refrigerationem Methodo | Typical Environment | Longitudo relativa |
|---|---|---|---|
| Open Drip-Probatur | Directum ambientium editi | Mundus, siccus amet | Brevius |
| Prorsus inclusum Fan-Cooled | Externi fan super ribbed habitationem | Pulverulenta, humida, veli-adjacentia | Diutius |
| Prorsus inclusum Non ventilari | Radiatio passiva et convection | Humilis officium cycli, contaminatus aer | Similia sunt TEFC |
Quia clausura optio mutatur altiore involucro dimensiones sine mutationibus ipsius corporis inscensu, procuratio quaelibet circumquaque aedificata vexillum motricium frame dimensionibus clausurae genus tractare debet tamquam campum socium amet, non nota ad libitum, praesertim in inceptis retrofitis ubi motor repositorius aptare debet intra apparatum exsistentem custodiae vel coniunctionis operimentum.
Commune Frame Location Erroribus et quomodo vitare eos
| Error | Consequens | Praeventionis |
|---|---|---|
| Matching modo ducens duorum digitorum | Pes spacing mismatch, motor non fulmen existens basis | Semper confirmant plenam frame designationem comprehendo tertium digiti et suffixo |
| Ignorans clausurae genus cum permutando | Mismatch longitudo altiore, impedimentum aquaeductus arca | Crux reprehendo clausurae codice latere frame numerus |
| Posito IEC et NEMA tabulae commercium | Pessulum vasum diametri mismatch | Utere fabrica conversionis tabularum, non fabricare numerum propinquitatis |
| Despiciens hastile longitudinem in C-faciem unitates | Sufficit dimicatio in coitu vel reducere bore | Cognoscere utibile telum longitudinis contra acti apparatum specificationem |
Plurimi defectus fabricae institutionis relatae reducuntur ad innixi unica dimensione in solitudine. A penitus contra plenam reprehendo vexillum motricium frame dimensionibus linteum, scapus, telum exemplar, et clausura in unum, impediunt plures campi difficultates aptas antequam motor semper incratus sit.
Frequenter Interrogata
Q1: Quomodo cito aestimo hastilem altitudinis a NEMA frame numero?
Primos duos digitos formae numeri quater divide. Exit scapi centrilinei altitudinis in digitis supra basim ascendentem.
Q2: What does the T suffix mean in a NEMA frame designation?
Quod T suffix indicat frame normatum ad colligendum vectem et dimensiones transversas fabricantes inductas, reponens seriem membrorum non-compressorum priorum.
Q3: Num 56C fabrica motoria sine faciebus agitata institui potest?
Ita, multi 56C motores includunt utrumque pedem foramina ascendentem et exemplar faciei montis, sino vel configurationem secundum applicationem.
Q4: Num tutum est motorem IEC pro frame motore NEMA substituere si par horsepower?
Sola horsepower non sufficit. Scapus diametri, claustrum exemplaris, et signa keylinea inter duo systemata differunt, itaque substitutio directa plerumque requirit adaptorem laminam vel copulationem mutationem.
Q5: Cur duo motores cum eiusdem corporis numero interdum habent diversas sagittas longitudines?
Artificium signa figere scapi altitudinis et diametri, sed extensio spiculi utilis variari potest per fabricam intra tolerantiam concessam, ut semper contra applicationis extractionem confirmari debeat.
